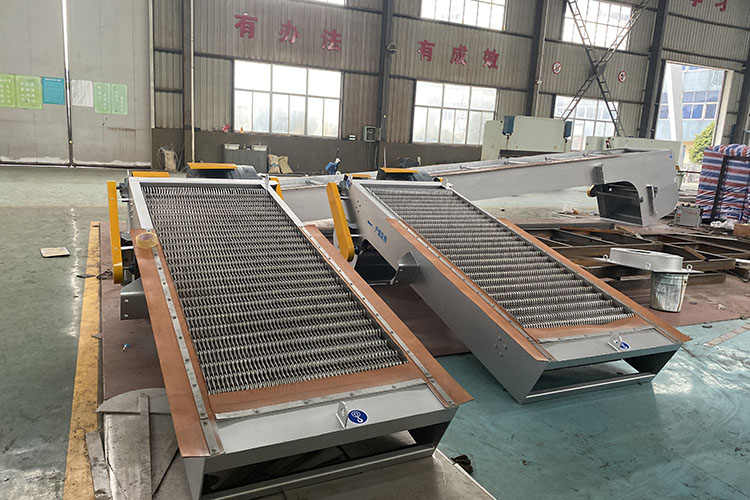

回轉式機械格柵主要由機架、驅動裝置（電機減速機）、二側牽引鏈、導向鏈輪、鉤形柵片、清掃用轉刷及現場控制箱組成。

◆ 齒耙

齒耙是由諸多小齒耙相互聯接組成一個碩大的旋轉面，撈渣徹底、干凈、運轉靈活可靠。齒耙具有足夠的強度和剛度，不會造成連接軸的彎曲或影響耙柵平穩移動或脫鏈。卸料后的回程耙柵設置實用可靠的卸污吸嘴不會粘附污物。耙齒由采用尼龍材料制造。

◆ 機架及機架護罩

格柵機的框架、機架護罩采用相當尺寸的不銹鋼焊接而成，形成一個剛性支承結構。機架及護罩為連續焊接，以防止污水向外漏出。設備機架內側設置牽引鏈循環運動軌道，機架兩側為不銹鋼板，構成回轉式機械格柵的框架，其斷面尺寸足夠最大工作負荷的要求。機架的兩側與格柵井之間間隙通過機架兩側的橡膠封板來防止垃圾。

◆ 耙齒鏈

耙齒鏈由一組獨特和耙齒裝配而成，承載能力強，極少損壞。耙齒的運行平穩，耙齒設置均勻，便于更換并且有足夠的強度和剛度。為了避免雜物進入耙齒牽引鏈，創造性地設計了封閉式牽引鏈，從而使設備運行更穩定可靠；耙齒端部圓滑，能使雜物有效脫，不會重返污水中。

設備上部設有清掃裝置，此機構動作靈活，位置可調，自身具有很好的清洗能力，可將耙齒粘附的少量雜物通過清洗刷的反向旋轉來清洗干凈，不會發生堵塞現象，日常維修工作量很少；

◆ 驅動裝置

回轉式機械格柵的驅動裝置其結構緊湊，調整維修方便。驅動裝置設有鏈條張緊機構、機械過載裝置，鏈條的安全系數大于6。驅動裝置靈活、平穩可靠、無異常噪聲。

驅動裝置設防護罩，其結構形式便于維修檢查，并能滿足室外安裝的要求，

驅動軸能承受彎矩和扭矩同時作用的荷載，軸承及設備的所有轉動部位的潤滑能自動進行。驅動電機為F級絕緣，380V、3P、50Hz，電機額定功率比格柵最大實耗功率大10%。

◆ 防鏈條脫落措施

牽引鏈的脫落一般主要為輸送鏈水平移動和由于鏈條過長與鏈輪齒嚙合不良所造成，首先在設計時，左右二側輸送鏈條內側的銷軸設計為凸肩，銷軸一端用卡簧固定。輸送鏈條由于長時間在受拉條件下工作必定會產生變長現象，此時通過調整漲緊輪保證鏈條傳動的正常嚙合，在垂直方向上確保鏈傳動的正常工作。

◆ 水下轉動輪

水下轉動輪應采用導向滾輪的形式，在結構防止渣渣物的纏繞。
